亚洲精品国产成人AV,免费视频好湿好紧好大好爽,AV午夜福利一片免费看久久,久久AV喷潮久久AV高清,A级毛片无码兔费真人久久,18禁无遮拦无码国产在线播放,无遮挡又爽又刺激的视频,久久国产精品成人免费,日本天堂免费观看,秋霞无码久久一区二区

螺紋膠作為機(jī)械連接的 “安全衛(wèi)士”，其失效往往源于操作細(xì)節(jié)的疏忽。許多用戶在使用時(shí)看似步驟正確，卻因隱藏的錯(cuò)誤導(dǎo)致鎖固效果大打折扣，甚至引發(fā)設(shè)備故障。以下五個(gè)常見(jiàn)錯(cuò)誤，務(wù)必警惕規(guī)避。

一、表面處理不徹底

金屬螺紋表面的油污、銹跡、氧化層是螺紋膠的 “隱形殺手”。油污會(huì)在膠液與金屬間形成隔離層，導(dǎo)致膠液無(wú)法充分浸潤(rùn);銹跡和氧化膜則會(huì)阻礙化學(xué)粘接反應(yīng)。例如在維修汽車(chē)發(fā)動(dòng)機(jī)螺栓時(shí)，若未清除油漬直接涂膠，膠層固化后會(huì)因附著力不足，在振動(dòng)中逐漸剝離。正確做法是用專(zhuān)用清洗劑或酒精擦拭螺紋，必要時(shí)用砂紙打磨去除氧化層，確保表面無(wú)雜質(zhì)。

二、膠量控制不當(dāng)

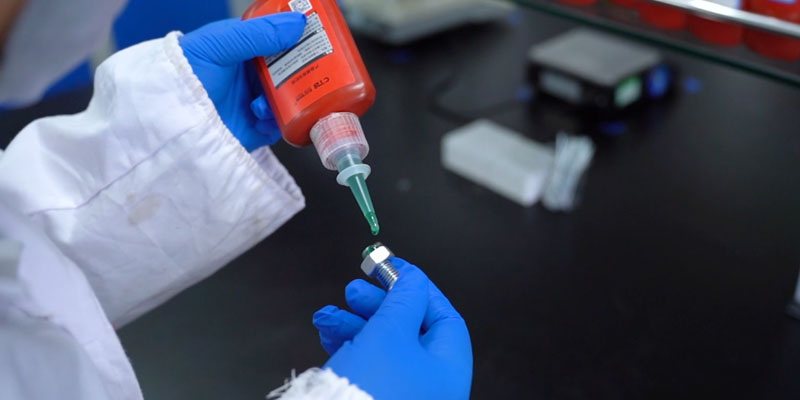

膠量過(guò)多或過(guò)少都會(huì)引發(fā)問(wèn)題。膠量不足時(shí)，螺紋間隙無(wú)法被完全填充，固化后形成的膠層不連續(xù)，難以抵抗振動(dòng)沖擊;膠量過(guò)多則會(huì)導(dǎo)致膠液溢出，不僅造成浪費(fèi)，還可能污染其他部件，甚至因固化時(shí)收縮不均產(chǎn)生內(nèi)應(yīng)力，降低鎖固強(qiáng)度。如管道螺紋連接中，膠液溢出后可能堵塞閥門(mén)，而膠量不足則會(huì)出現(xiàn)滲漏。建議根據(jù)螺紋尺寸涂抹：小直徑螺紋沿牙面涂一圈即可，大直徑螺紋可在 3 - 4 個(gè)對(duì)稱(chēng)牙面點(diǎn)膠。

三、選錯(cuò)型號(hào)與材質(zhì)不匹配

不同場(chǎng)景對(duì)螺紋膠的強(qiáng)度、耐溫性、耐腐蝕性要求迥異。將低強(qiáng)度螺紋膠用于重型機(jī)械的高強(qiáng)度連接，會(huì)因抗剪能力不足而松動(dòng);用普通螺紋膠適配不銹鋼、鋁合金等特殊材質(zhì)，則可能因固化不完全導(dǎo)致失效。例如在海洋環(huán)境中使用普通螺紋膠固定不銹鋼螺栓，鹽霧會(huì)快速侵蝕膠層，3 個(gè)月內(nèi)就可能出現(xiàn)連接松動(dòng)。務(wù)必根據(jù)材質(zhì)特性(如不銹鋼需專(zhuān)用活化配方)和工況(如高溫環(huán)境選耐 200℃以上的型號(hào))選擇對(duì)應(yīng)產(chǎn)品。

四、固化條件不達(dá)標(biāo)

厭氧型螺紋膠依賴無(wú)氧環(huán)境固化，若螺紋配合間隙過(guò)大(超過(guò) 0.2mm)，空氣難以排盡，會(huì)導(dǎo)致固化不完全;低溫環(huán)境下(低于 15℃)，固化速度大幅減緩，甚至停滯。在冬季戶外安裝設(shè)備時(shí)，若未采取保溫措施，螺紋膠可能 24 小時(shí)內(nèi)無(wú)法達(dá)到有效強(qiáng)度，造成連接 “假性固定”。建議小間隙螺紋優(yōu)先選高粘度膠，大間隙配合可搭配固化促進(jìn)劑;低溫環(huán)境可通過(guò)加熱設(shè)備(如熱風(fēng)槍)提升局部溫度至 25 - 30℃。

五、忽視儲(chǔ)存與保質(zhì)期

螺紋膠開(kāi)封后若未密封保存，會(huì)因接觸空氣逐漸失效，尤其在高溫潮濕環(huán)境中，保質(zhì)期會(huì)從 12 個(gè)月縮短至 3 - 6 個(gè)月。使用過(guò)期膠液時(shí)，其固化性能已嚴(yán)重下降，表現(xiàn)為膠層發(fā)軟、強(qiáng)度驟降。儲(chǔ)存時(shí)需擰緊瓶蓋，置于陰涼干燥處(5 - 25℃最佳)，并標(biāo)注開(kāi)封日期，優(yōu)先使用近期開(kāi)封的產(chǎn)品。

螺紋膠的失效往往是多因素疊加的結(jié)果，從表面處理到型號(hào)選擇，從施工細(xì)節(jié)到儲(chǔ)存管理，每一步都需精準(zhǔn)把控。避開(kāi)這五個(gè)錯(cuò)誤，才能讓螺紋膠真正發(fā)揮 “鎖固屏障” 的作用，保障機(jī)械連接的長(zhǎng)期穩(wěn)定。
