亚洲精品国产成人AV,免费视频好湿好紧好大好爽,AV午夜福利一片免费看久久,久久AV喷潮久久AV高清,A级毛片无码兔费真人久久,18禁无遮拦无码国产在线播放,无遮挡又爽又刺激的视频,久久国产精品成人免费,日本天堂免费观看,秋霞无码久久一区二区

厭氧膠在工業(yè)裝配中的表現(xiàn)直接影響螺紋連接的可靠性，但實(shí)際使用中，固化速度慢、最終強(qiáng)度不足等問題時(shí)有發(fā)生。這些看似偶然的故障，往往與環(huán)境條件、操作規(guī)范或產(chǎn)品選擇密切相關(guān)，掌握科學(xué)的排查方法才能有效解決。

固化速度遲緩的核心原因可歸結(jié)為三類。環(huán)境溫度過低是最常見因素 —— 當(dāng)溫度低于 15℃時(shí)，即使是普通型號(hào)的厭氧膠，固化時(shí)間也會(huì)延長(zhǎng) 2-3 倍。此時(shí)需檢查工作環(huán)境溫度，若無法改善溫控條件，應(yīng)及時(shí)更換低溫固化型產(chǎn)品，其專用催化劑能在 0℃以上保持反應(yīng)活性。螺紋表面的油污或氧化層也會(huì)阻礙固化，統(tǒng)計(jì)顯示，未經(jīng)脫脂處理的螺栓，固化時(shí)間會(huì)增加 50% 以上，建議使用專用清洗劑去除雜質(zhì)后再施膠。

強(qiáng)度不足的問題多源于操作細(xì)節(jié)的疏漏。膠層厚度是關(guān)鍵影響因素：過薄(小于 0.05mm)會(huì)導(dǎo)致固化不完全，過厚(大于 0.2mm)則會(huì)因氧氣殘留抑制交聯(lián)反應(yīng)，理想厚度應(yīng)控制在 0.08-0.15mm 之間。對(duì)于粗牙螺紋(如 M12×1.75)，可適當(dāng)增加涂布量以填充間隙;細(xì)牙螺紋則需減少用量，避免膠液溢出浪費(fèi)?；牟馁|(zhì)也會(huì)產(chǎn)生影響，不銹鋼、鋁合金等惰性金屬表面缺乏游離金屬離子，會(huì)降低固化強(qiáng)度，此時(shí)需配合底漆使用，通過引入活性成分提升膠層與基材的結(jié)合力。

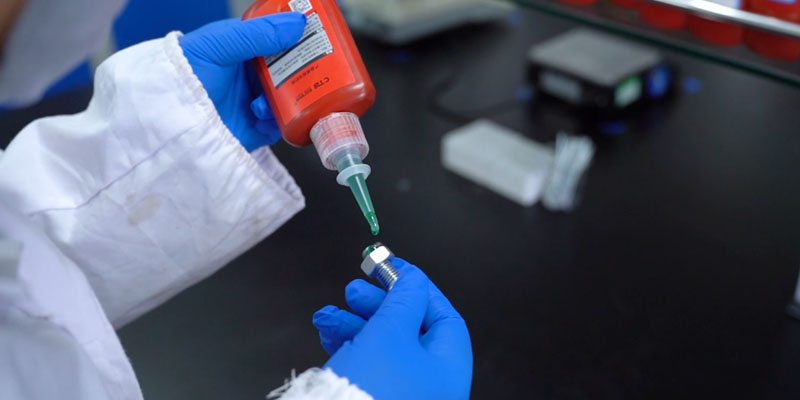

解決這些問題的系統(tǒng)性方案需從三方面入手。預(yù)處理階段，需用鋼絲刷清理螺紋毛刺，再用異丙醇擦拭表面，確保達(dá)到 Sa2.5 級(jí)清潔度;施膠時(shí)采用 “三點(diǎn)涂布法”，在螺紋圓周均勻分布三個(gè)膠點(diǎn)，保證裝配后膠層全覆蓋;固化過程中，若環(huán)境溫度偏低，可采用紅外加熱燈局部升溫(不超過 60℃)，加速反應(yīng)進(jìn)程。對(duì)于高強(qiáng)度需求場(chǎng)景(如風(fēng)電法蘭連接)，建議在施膠后 24 小時(shí)進(jìn)行扭矩復(fù)檢，確保固化強(qiáng)度達(dá)到設(shè)計(jì)標(biāo)準(zhǔn)(通常不低于 30N?m)。

特殊場(chǎng)景下的應(yīng)對(duì)策略同樣重要。在潮濕環(huán)境中施工，需選擇耐水型厭氧膠，其配方中的憎水基團(tuán)能減少水分對(duì)固化的干擾;用于振動(dòng)設(shè)備時(shí)，應(yīng)優(yōu)先選用韌性配方產(chǎn)品，避免剛性過強(qiáng)導(dǎo)致膠層疲勞開裂。當(dāng)出現(xiàn)固化異常時(shí)，可通過 “反向驗(yàn)證法” 排查原因：取少量膠液涂布在標(biāo)準(zhǔn)鋼片上，在 25℃環(huán)境中觀察 24 小時(shí)，若仍未完全固化，則說明產(chǎn)品已失效，需更換批次;若固化正常，則需從操作流程或環(huán)境條件中尋找問題根源。

通過科學(xué)分析問題成因，結(jié)合針對(duì)性的工藝優(yōu)化，厭氧膠的固化性能和強(qiáng)度表現(xiàn)能得到有效保障。在實(shí)際應(yīng)用中，建議建立 “材料 - 環(huán)境 - 操作” 三位一體的質(zhì)量控制體系，將常見問題的預(yù)防措施納入標(biāo)準(zhǔn)化作業(yè)流程，才能充分發(fā)揮厭氧膠在螺紋鎖固中的核心作用。
